Un cylindre de porte mal mesuré peut empêcher le verrouillage ou dépasser dangereusement de la porte. Pas de panique, la méthode reste simple avec quelques outils courants. Le cylindre, aussi appelé barillet, se mesure en millimètres depuis le centre de sa vis de fixation. Cette mesure indique séparément la longueur extérieure et la longueur intérieure. Le démontage, la règle, le type de cylindre et la position du bouton jouent donc un rôle précis. Les étapes suivantes expliquent comment retirer la pièce, relever ses dimensions et choisir un modèle adapté. Le tableau donne d’abord une vue rapide des principales méthodes.
| Méthode | Mesure obtenue | Démarche | Point clé |
|---|---|---|---|
| Cylindre démonté | Deux longueurs en mm | Mesurer depuis la vis centrale | Méthode la plus précise |
| Cylindre en place | Estimation des deux côtés | Mesurer sans la plaque | Risque d’imprécision |
| Cylindre à bouton | Extérieur et intérieur | Ignorer le bouton | Ajouter la lettre B |
| Demi-cylindre | Une longueur utile | Mesurer le côté équipé | Vérifier le modèle |
| Cylindre double entrée | Deux longueurs distinctes | Mesurer chaque côté | Ne pas mesurer la hauteur |
🔍 À RETENIR
✅ MESURE PRINCIPALE
- →Repère central : partez du centre du trou traversé par la vis de fixation.
- →Deux côtés : relevez séparément la distance extérieure et la distance intérieure.
- →Unité : notez chaque résultat en millimètres, sans arrondir.
- →Choix final : gardez la même répartition entre les deux côtés.
🌐 OUTILS ET RESSOURCES
📏 Règle graduée
Une règle en millimètres permet de relever chaque côté avec précision.
📝 Note des mesures
Écrivez les valeurs dans l’ordre extérieur puis intérieur avant toute commande.
🔧 Ancien cylindre
La pièce retirée sert de référence pour comparer la forme et la répartition des longueurs.
⚠️ POINT DE VIGILANCE
Un cylindre ne doit pas dépasser du corps de la porte. Un dépassement crée une prise, même si la plaque de propreté couvre encore la pièce.
Quel matériel utiliser pour mesurer un cylindre de porte ?
Une mesure fiable demande peu de matériel. Préparez une règle graduée en millimètres ou un mètre ruban fin. Ajoutez un tournevis adapté à la vis située sur le chant de la porte. Une clé facilite aussi l’alignement du panneton (pièce centrale qui entraîne la serrure).
La règle doit permettre une lecture précise au millimètre. Posez ensuite le cylindre sur une surface plane. Cette position évite les erreurs liées à une mesure en biais. Un stylo et une feuille permettent de noter immédiatement les deux valeurs. Cette précaution évite d’inverser les côtés lors de l’achat.
La mesure concerne seulement la longueur du cylindre. La hauteur reste normalement identique pour les modèles européens. L’épaisseur de la porte donne donc une indication complémentaire, mais elle ne remplace jamais la mesure du cylindre retiré.
Pour aller plus loin, préparez ces éléments avant de commencer afin de travailler sans précipitation.
Retirer le cylindre de la porte avant de le mesurer
Le démontage fournit la mesure la plus sûre. Un cylindre déjà installé reste difficile à lire correctement. La plaque de propreté peut cacher une partie de la pièce. Retirez donc le cylindre avant de relever ses dimensions, sauf impossibilité particulière.
Dévisser la vis de fixation située sur le chant de la porte
Ouvrez la porte pour accéder à son chant, aussi appelé tranche. Repérez la vis placée à hauteur du cylindre. Cette vis traverse généralement la serrure et maintient le cylindre dans son logement.
Utilisez le tournevis correspondant à la tête de vis. Dévissez complètement la fixation, puis conservez-la dans un endroit visible. Ne retirez pas les autres vis de la serrure. Elles ne servent pas à libérer le cylindre.
Aligner le panneton pour extraire le cylindre sans forcer
Introduisez la clé dans le cylindre. Tournez-la légèrement à gauche ou à droite. Le panneton doit s’aligner avec le corps du cylindre pour passer dans la serrure.
Tirez doucement sur la clé pour sortir la pièce. Un léger mouvement de rotation peut aider si le cylindre reste bloqué. Évitez toute pression forte. Un forçage peut abîmer le mécanisme ou la serrure.
Pour aller plus loin, vérifiez la liberté du panneton avant de mesurer la pièce retirée.
Mesurer un cylindre de porte à partir du centre de la vis de fixation

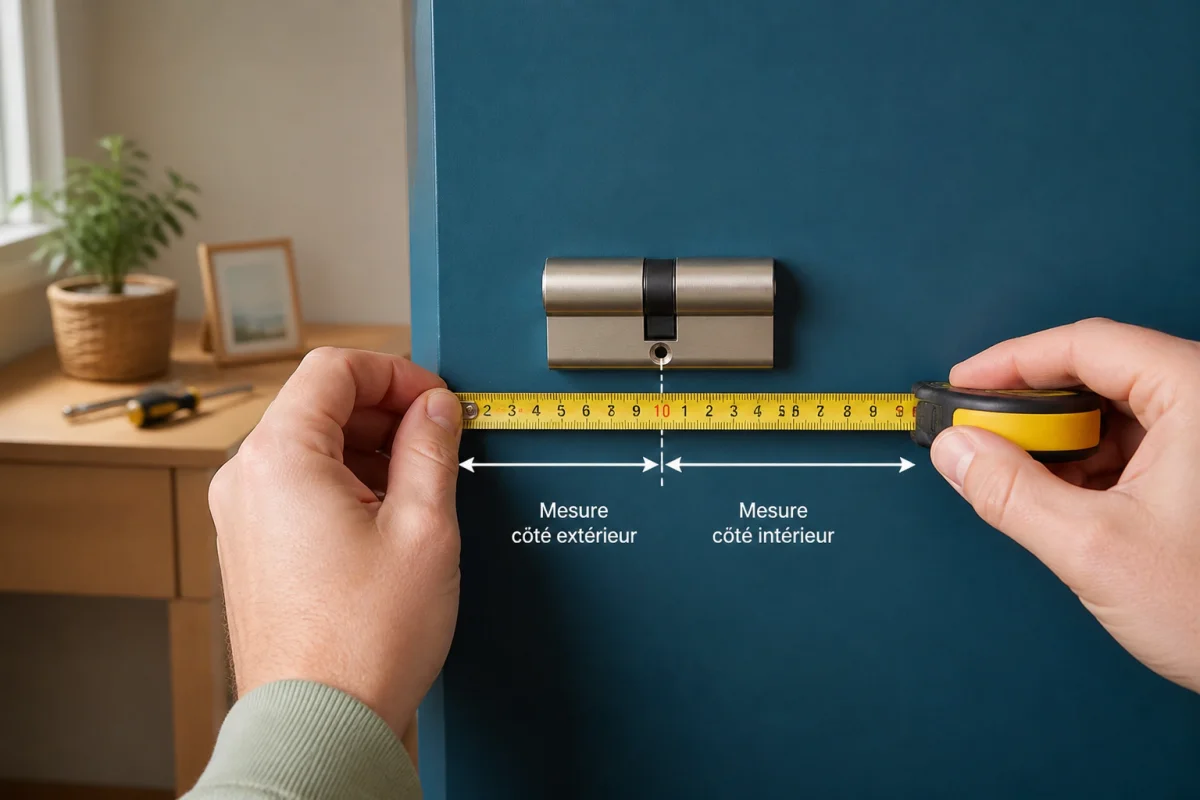

La mesure commence au centre du trou de fixation. Ce repère sépare le côté extérieur du côté intérieur. Posez le cylindre sur la règle, puis alignez le centre de son filetage avec le zéro. Cette méthode donne deux valeurs distinctes.
Mesurer la longueur du côté extérieur et du côté intérieur
Mesurez d’abord la distance entre le centre du trou et le bord extérieur. Notez cette valeur sous le nom côté extérieur. Mesurez ensuite la distance entre le même centre et le bord intérieur.
Respectez toujours cet ordre pour éviter une notation inversée. Une mesure de 30 millimètres à l’extérieur et de 40 millimètres à l’intérieur devient un cylindre 30×40. Sa longueur totale atteint 70 millimètres.
La longueur totale se calcule en additionnant les deux côtés. Un cylindre 30×50 mesure donc 80 millimètres au total. Pourtant, la référence d’achat doit conserver les deux nombres séparés.
Comment savoir si mon cylindre est en 30×30 ou en 30×40 ?
Un cylindre 30×30 possède deux côtés de 30 millimètres. La vis se situe alors au centre de la longueur totale, qui atteint 60 millimètres. Ce format fait partie des tailles courantes.
Un cylindre 30×40 possède un côté de 30 millimètres et un côté de 40 millimètres. La longueur totale atteint 70 millimètres. Cette différence de 10 millimètres change la position du cylindre dans la porte.
Les cylindres symétriques affichent des valeurs identiques, comme 40×40. Les modèles dissymétriques affichent deux valeurs différentes, comme 30×45. Pour aller plus loin, vérifiez chaque côté plutôt que la seule longueur totale.
Comment mesurer un cylindre de porte sans le démonter ?
La mesure sans démontage reste possible comme estimation, mais elle offre moins de précision. La plaque de propreté peut masquer la sortie réelle du cylindre. Mesurez donc depuis l’axe supposé de la vis jusqu’à chaque bord visible.
Ne prenez pas la plaque dans la mesure. Son épaisseur peut ajouter plusieurs millimètres et conduire à une mauvaise référence. La mesure de l’épaisseur de la porte donne seulement un repère complémentaire.
Un exemple aide à comprendre cette limite. Une porte de 50 millimètres avec une têtière centrée peut recevoir un cylindre 25×25. Cette correspondance dépend toutefois de la position réelle de la serrure et des plaques.
Lorsque la pièce reste accessible, retirez-la pour confirmer le résultat. Plusieurs guides considèrent le démontage comme la seule méthode vraiment fiable. Pour aller plus loin, comparez toujours l’estimation avec les dimensions de l’ancien cylindre.
Comment mesurer un cylindre à bouton correctement ?
Un cylindre à bouton se mesure comme un cylindre européen classique. Le bouton se trouve du côté intérieur et reste extérieur à la partie insérée dans la serrure. Il ne faut donc pas l’ajouter à la longueur.
Mesurez depuis le centre de la vis jusqu’au bord extérieur. Relevez ensuite la distance jusqu’au côté du bouton. Une mesure de 40 millimètres à l’extérieur et 50 millimètres à l’intérieur donne la référence 40x50B.
La lettre B signale la présence du bouton intérieur. Cette indication aide à distinguer le modèle d’un cylindre double entrée. Le cylindre à bouton n’est pas réversible. La position du bouton doit donc correspondre au côté intérieur de la porte.
Vérifiez aussi le sens extérieur et intérieur avant la commande. Les marques peuvent utiliser des notations différentes. Pour aller plus loin, conservez la lettre B dans votre note de mesure.

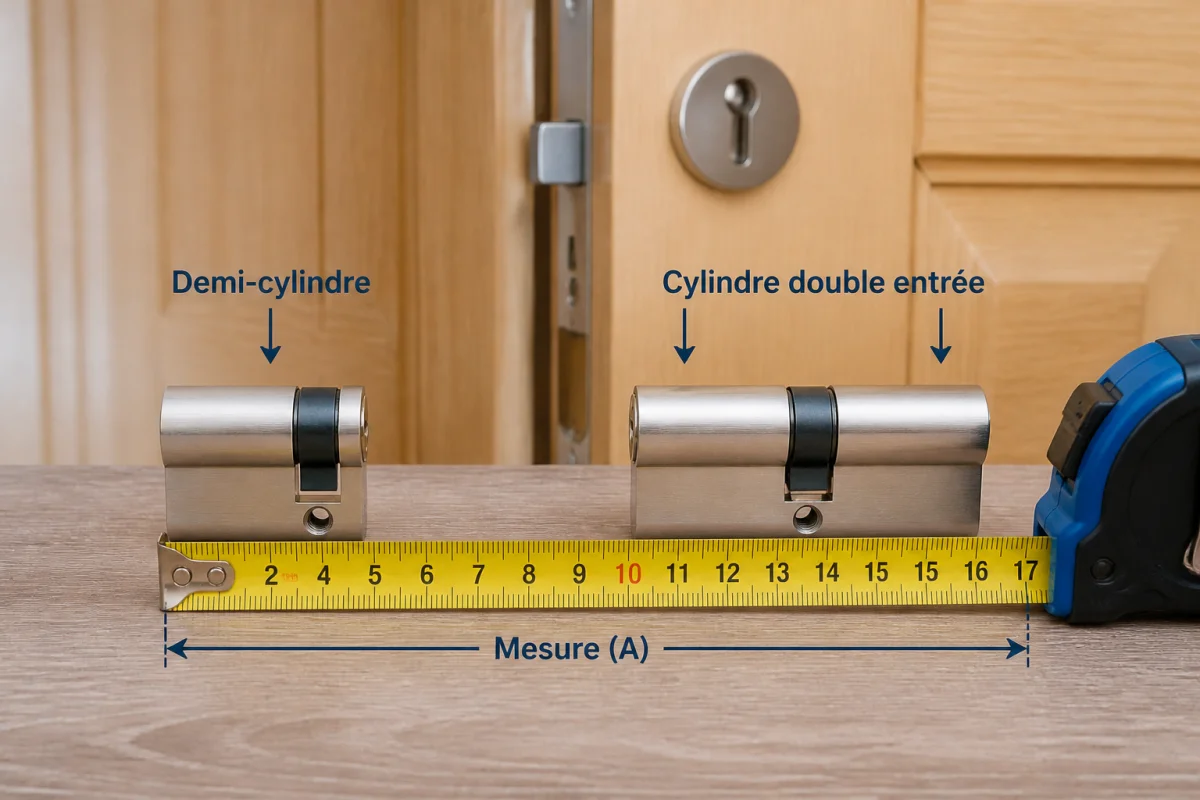

Comment mesurer un demi-cylindre ou un cylindre double entrée ?
Un demi-cylindre applique le même principe de base. Placez le centre du trou de fixation sur le zéro de la règle. Mesurez le côté réellement équipé. Certaines versions présentent une partie très courte ou vide.
Vérifiez le modèle exact avant de choisir une longueur. Les demi-cylindres peuvent concerner des portes techniques, des garages ou des coffres. Les très petites longueurs apparaissent davantage sur ces modèles particuliers.
Un cylindre double entrée reçoit une clé des deux côtés. Mesurez chaque côté depuis le centre de la vis. Une référence 35×55 indique donc 35 millimètres d’un côté et 55 millimètres de l’autre.
Les références 35×55 et 55×35 peuvent désigner les mêmes dimensions. L’ordre dépend parfois de la convention du fabricant. Vérifiez alors le côté extérieur et le côté intérieur sur la fiche du produit.
Pour aller plus loin, contrôlez le type de cylindre avant de comparer les chiffres de longueur.
Les erreurs à éviter pour mesurer un cylindre de porte
La première erreur consiste à mesurer uniquement l’épaisseur de la porte. Cette valeur ne montre pas la position exacte de la serrure. La plaque de propreté peut aussi fausser la mesure visible.
Une autre erreur consiste à confondre longueur et hauteur. Les cylindres européens gardent généralement une hauteur standard. La référence d’achat repose surtout sur les deux longueurs mesurées depuis le centre de fixation.
- Ne vous fiez pas seulement à la forme de la clé.
- N’inversez pas les côtés extérieur et intérieur.
- N’arrondissez pas une mesure prise au millimètre.
- N’ajoutez pas l’épaisseur de la plaque de propreté.
- Ne forcez pas le panneton pendant le démontage.
Un cylindre trop long peut dépasser du corps de la porte. Ce dépassement crée une prise pour une tentative d’arrachement. Une pince peut alors saisir la pièce en quelques secondes selon plusieurs guides de sécurité.
Un cylindre trop court peut aussi gêner le verrouillage. Vérifiez donc la longueur totale, la répartition des côtés et le type de cylindre. Pour aller plus loin, relisez vos mesures avant toute commande.
Comment choisir la bonne longueur de cylindre après la mesure ?
Reportez les deux valeurs dans l’ordre extérieur puis intérieur. Un résultat de 30 et 40 millimètres correspond à un cylindre 30×40. Ne remplacez pas cette référence par une longueur totale de 70 millimètres.
Le nouveau cylindre doit rester au niveau du corps de la porte. Il ne doit pas dépasser, même si la plaque de propreté le recouvre encore. Une pièce trop longue facilite une prise extérieure et peut tordre la plaque.
Les tailles de sécurité commencent souvent à 30×30. Certains modèles atteignent 100×100 millimètres. Les fabricants proposent fréquemment des paliers de 5 millimètres. Les valeurs inférieures à 30 millimètres concernent surtout certains demi-cylindres.
Contrôlez enfin le type choisi. Le bouton, la double entrée et le demi-cylindre demandent une référence adaptée. Les marques peuvent aussi modifier la notation. Certains modèles ABUS renforcent les deux côtés de manière identique, tandis que Vachette distingue parfois le côté extérieur.
Une mesure exacte facilite l’installation et améliore la sécurité. Elle permet aussi de remplacer seulement le cylindre, sans changer toute la serrure. Pour aller plus loin, comparez la référence complète avec les caractéristiques du fabricant.
Pour mesurer un cylindre de porte, retirez idéalement la pièce puis partez du centre de la vis de fixation. Notez séparément les côtés extérieur et intérieur en millimètres. Gardez enfin le même type de cylindre et évitez tout dépassement hors de la porte. Ces trois contrôles réduisent les erreurs de commande et favorisent un verrouillage correct.
